| 型号：ZW7-40.5 |

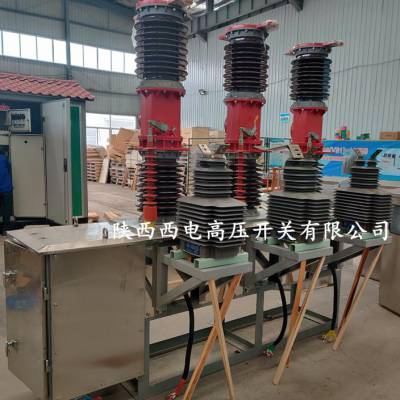

ZW7-40.5F/2500-2535KV真空开关图文详解结构为瓷瓶支柱式，上瓷瓶为灭弧室瓷瓶，内装真空灭弧室，下瓷瓶为支柱瓷柱，三相瓷瓶共装在一个结构箱上，灭弧室动 端通过拐臂、绝拉杆与弹簧机构的 输出轴相联。弹簧机构及断路器联结的联杆在一个防水的机构箱内。该产品主要由真空灭弧室、电流互感器、传动机构及弹簧操动机构组成。
户外高压真空断路器用于交流50HZ、电压40.5KV的户外高压电器设备。附装弹簧操动结构或电磁操动结构，可以远控电动分、合闸，也可就地手动储能，手动分、合闸。
使用环境条件
海拔：≤5000m；
周围空气温度：zui高 40℃,zui低-35℃；
风压不超过700Pa(相当于风速34m/s)；
地震烈度不超过8度；
空气污染程度：Ⅲ级；
zui大日温差：不超过25℃
该系列户外高压真空断路器体结构为瓷瓶支柱式；上瓷瓶内装真空灭弧室，下瓷瓶为支柱瓷瓶。适用于频繁操作的场。并具有密封性好、***、耐高压、不燃烧、无爆炸、使用寿命长、安装维护方便等优点，主要用于户外35KV输变电系统的控制与保护，也可适用于城、乡电网及工矿企业的正常操作与短路保护之用。
